3/4" Thermostatisch Inbouwdeel met Afbouwdeel
Model#: VIR.4201CP - BEKIJK ALLE PRODUCTEN IN DEZE COLLECTIE
3/4" Thermostatisch Inbouwdeel met Afbouwdeel
Model#: VIR.4201CP - BEKIJK ALLE PRODUCTEN IN DEZE COLLECTIE
- Gemaakt van massief messing
- Inclusief thermostatisch inbouwdeel - JVH.4201
- 3/4" Aansluitingen
- Verlengstuk beschikbaar - Modelnummer JVH.E185E**
| afwerkingen |
|
Chroom ( afwerkingen ) - Niet op voorraad - Prijslijst € 573,00
PRODUCT STORINGSANALYSE:
De JVH.4201 is een ¾” thermostatisch inbouwdeel. Het heeft een enkele uitgang. Het inbouwdeel heeft een doorstroomhoeveelheid van 49,21 LPM bij 4 BAR.
De JVH.4201 heeft geen mogelijkheid om de watertoevoer af te sluiten en moet daarom worden gebruikt met een volumeregeling of omstelkraan.
Bediening van de hendel – De hendel wordt gebruikt om de temperatuur van het water dat door de uitgang stroomt te regelen. Deze hendel regelt niet het volume van het water dat door het inbouwdeel stroomt.
Bij het installeren van het inbouwdeel moet ervoor worden gezorgd dat de afstand tussen de achterkant van het inbouwdeel en het oppervlak van de afgewerkte tegel tussen 70,4 mm en 87,3 mm ligt. Het inbouwdeel moet verticaal worden geïnstalleerd en mag niet onder een hoek worden geplaatst. Als de tegel dikker is of het inbouwdeel te diep in de muur is geplaatst, kunnen verlengstukken worden gebruikt om de hendels van het inbouwdeel te verlengen. (De verlengingslengte voor de JVH.4201 is 35,56 mm). Verlengsets bevatten een thermostatische hendelverlenging, die afzonderlijk kan worden besteld in chroom, geborsteld nikkel of andere speciale afwerkingen.
Uitsnijafmetingen – De uitsnede in de muur moet 67,8 mm x 112,8 mm zijn, zodat deze volledig wordt bedekt door de afdekplaat. Dit zorgt ervoor dat de afdekplaat het uitgesneden gat in de muur volledig afdekt.

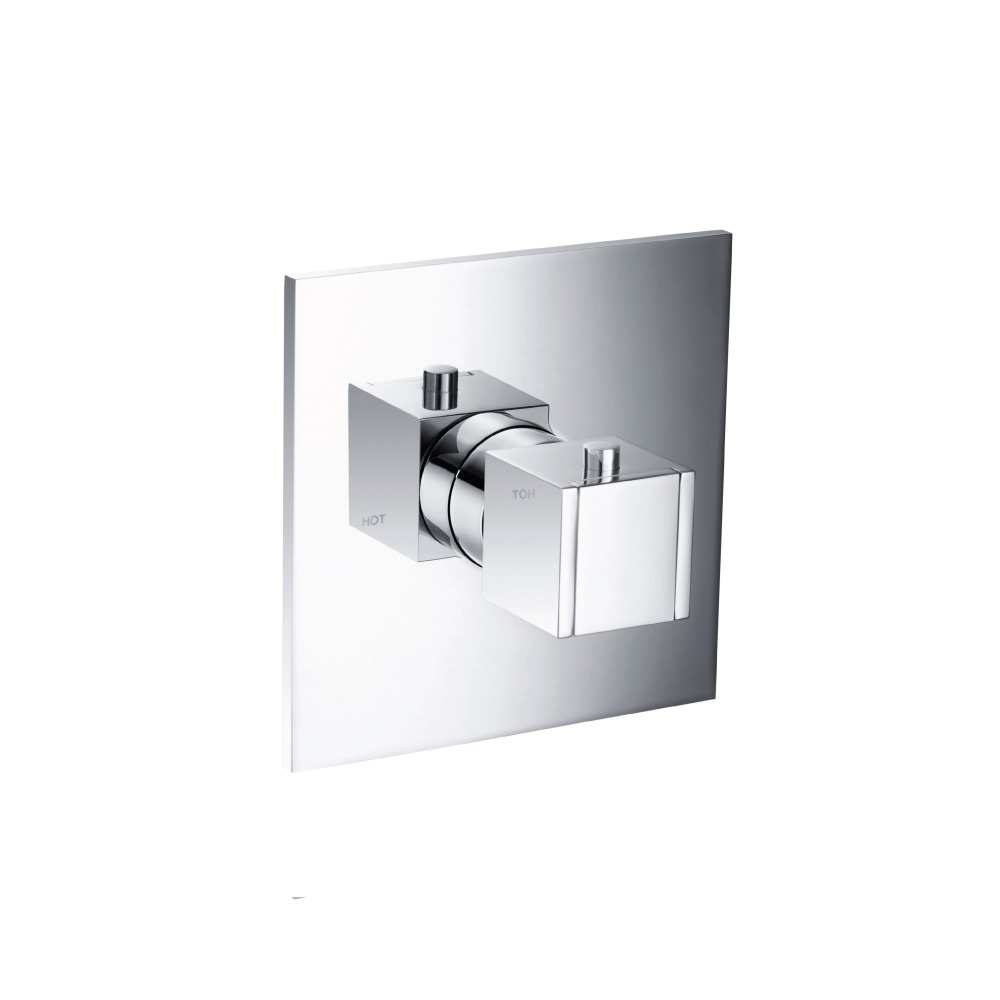

Afbouwdeel – Het afbouwdeel bestaat uit een goed afgewerkte afdekplaat en hendel. De afdekplaat wordt gebruikt om de muur af te dekken en heeft markeringen voor WARM/KOUD op de temperatuurregelingshendel.
Afhankelijk van het douchermodel kunnen afbouwdelen in verschillende vormen en maten zijn, variërend van vierkante tot ronde hendels.
De JVH.4201 heeft geen mogelijkheid om de watertoevoer af te sluiten en moet daarom worden gebruikt met een volumeregeling of omstelkraan.
Bediening van de hendel – De hendel wordt gebruikt om de temperatuur van het water dat door de uitgang stroomt te regelen. Deze hendel regelt niet het volume van het water dat door het inbouwdeel stroomt.
Bij het installeren van het inbouwdeel moet ervoor worden gezorgd dat de afstand tussen de achterkant van het inbouwdeel en het oppervlak van de afgewerkte tegel tussen 70,4 mm en 87,3 mm ligt. Het inbouwdeel moet verticaal worden geïnstalleerd en mag niet onder een hoek worden geplaatst. Als de tegel dikker is of het inbouwdeel te diep in de muur is geplaatst, kunnen verlengstukken worden gebruikt om de hendels van het inbouwdeel te verlengen. (De verlengingslengte voor de JVH.4201 is 35,56 mm). Verlengsets bevatten een thermostatische hendelverlenging, die afzonderlijk kan worden besteld in chroom, geborsteld nikkel of andere speciale afwerkingen.
Uitsnijafmetingen – De uitsnede in de muur moet 67,8 mm x 112,8 mm zijn, zodat deze volledig wordt bedekt door de afdekplaat. Dit zorgt ervoor dat de afdekplaat het uitgesneden gat in de muur volledig afdekt.
Afbouwdeel – Het afbouwdeel bestaat uit een goed afgewerkte afdekplaat en hendel. De afdekplaat wordt gebruikt om de muur af te dekken en heeft markeringen voor WARM/KOUD op de temperatuurregelingshendel.
Afhankelijk van het douchermodel kunnen afbouwdelen in verschillende vormen en maten zijn, variërend van vierkante tot ronde hendels.
| Productcollectie | Vira |
| Stijl | Moderne |
| Garantie | Zie de garantie pagina voor volledige informatie over de garantie van 5 jaar. |
Product documenten
Productgegevensblad
Installatie
video Product informatie:
| Draadaansluiting | 3/4" binnendraad |
| Geïntegreerde volumeregeling | Ja |
| Inclusief installatieklep | Ja |
| Type klep | Thermostatisch |
| Montage Type | Wandmontage |
| Verlengstukken beschikbaar | Ja |
| Materiaal | Messing |
| Temperatuurcartridge | TVH.4201-9853 |
| Doorstroomhoeveelheid | 49,21 LPM @ 4 BAR |
| Greepvariant | Knopgreep |
Beschikbare afwerkingen:
| Model# | Afwerking | Prijslijst (€) |
|---|---|---|
| VIR.4201CP | Chroom | € 573,00 |
