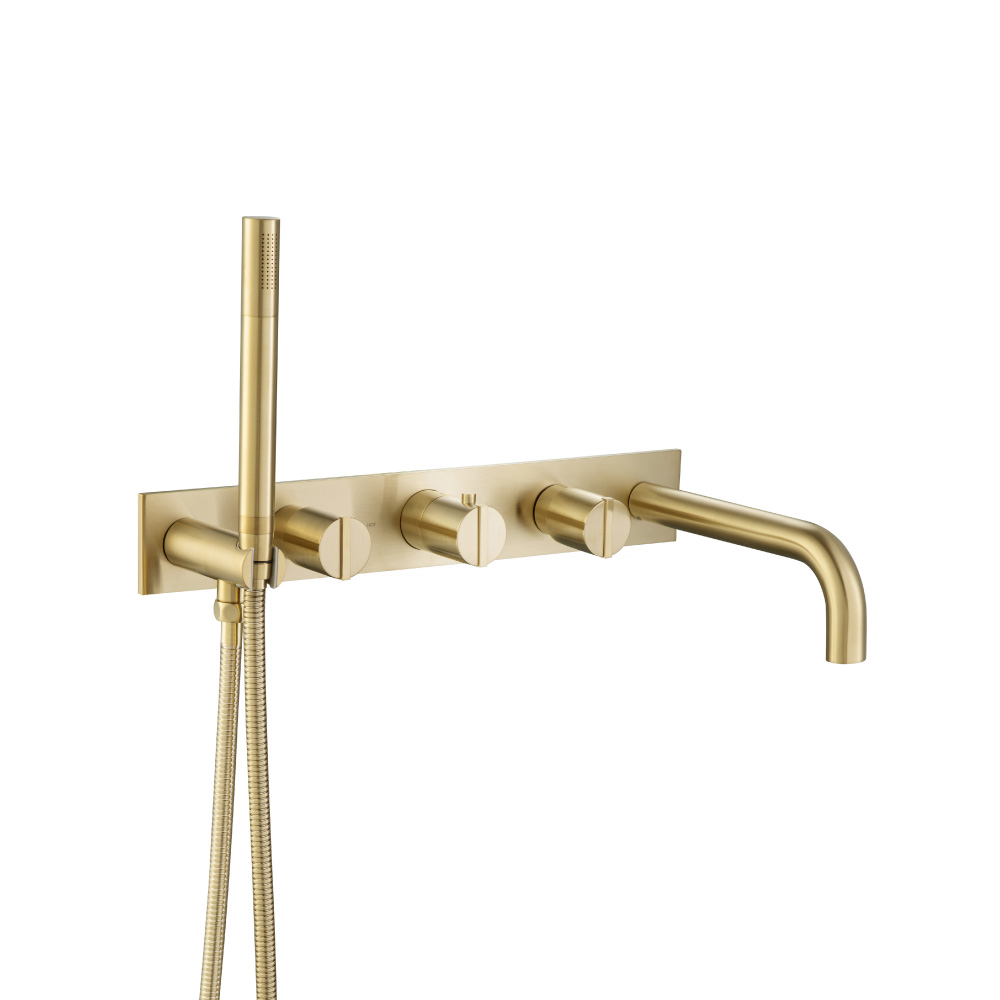

Wandgemonteerde badkraan met handdouche - Inclusief inbouwdeel en afbouwdeel
Model#: ECH.2691SB - BEKIJK ALLE PRODUCTEN IN DEZE COLLECTIE
Wandgemonteerde badkraan met handdouche - Inclusief inbouwdeel en afbouwdeel
Model#: ECH.2691SB - BEKIJK ALLE PRODUCTEN IN DEZE COLLECTIE
- Massieve messing constructie
- Inclusief thermostatische inbouwmengkraan [JVH.2691] en afbouwdeel
- 2 uitgangen
- Handdouche- en baduitloopposities kunnen worden omgewisseld
- Verlengstuk beschikbaar - Onderdeel # JVH.2691E
| afwerkingen |
|
Geborsteld messing PVD ( afwerkingen ) - Niet op voorraad - Prijslijst € 1.436,00
PRODUCT STORINGSANALYSE:
De JVH.2691 Thermostatische Inbouwdeel beschikt over ¾” NPT binnendraadaansluitingen en heeft 2 wateruitgangen
(één voor de baduitloop en één voor de handdouche). Beide wateruitgangen kunnen tegelijkertijd of afzonderlijk worden gebruikt.
De middelste hendel regelt de temperatuur. De linkerhendel bestuurt uitgang 1 en de rechterhendel uitgang 2.
De baduitloop en handdouche zijn onderling verwisselbaar.
VEILIGHEIDSSTOPPEN – Er zijn twee veiligheidsstops bij elke waterinlaat om de waterstroom te stoppen bij installatie of reparaties.
BEDIENING VAN DE HENDELS – De middelste hendel regelt de temperatuur van het water dat door de uitgangen stroomt.
De linkerhendel bestuurt het volume water voor uitgang 1. De rechterhendel bestuurt het volume water voor uitgang 2.
INSTALLATIE VAN HET INBOUWDEEL – Bij het installeren van het inbouwdeel moet ervoor worden gezorgd dat de afstand tussen
de achterkant van het inbouwdeel en het oppervlak van de afgewerkte tegel tussen 70,4 mm en 87,3 mm ligt.
Het inbouwdeel moet recht worden geïnstalleerd en mag niet onder een hoek of ondersteboven worden geplaatst.
Indien de tegel dikker is of het inbouwdeel te diep in de muur is geplaatst, zijn er verlengsets beschikbaar om beide hendels te verlengen.
UITSNEDEN AFMETINGEN – De uitsnede in de muur moet 416,6 mm x 47 mm zijn, zodat deze volledig wordt bedekt door de afdekplaat.
Dit zorgt voor een nette afwerking van het gat in de muur.
AFBOUWDEEL – Het afbouwdeel bestaat uit een goed afgewerkte afdekplaat en hendelknoppen.
De afdekplaat wordt gebruikt om de muur af te dekken. Afhankelijk van het douchermodel kunnen de afbouwdelen
in verschillende vormen en maten zijn, van vierkante tot ronde hendels.
(één voor de baduitloop en één voor de handdouche). Beide wateruitgangen kunnen tegelijkertijd of afzonderlijk worden gebruikt.
De middelste hendel regelt de temperatuur. De linkerhendel bestuurt uitgang 1 en de rechterhendel uitgang 2.
De baduitloop en handdouche zijn onderling verwisselbaar.
VEILIGHEIDSSTOPPEN – Er zijn twee veiligheidsstops bij elke waterinlaat om de waterstroom te stoppen bij installatie of reparaties.
BEDIENING VAN DE HENDELS – De middelste hendel regelt de temperatuur van het water dat door de uitgangen stroomt.
De linkerhendel bestuurt het volume water voor uitgang 1. De rechterhendel bestuurt het volume water voor uitgang 2.
INSTALLATIE VAN HET INBOUWDEEL – Bij het installeren van het inbouwdeel moet ervoor worden gezorgd dat de afstand tussen
de achterkant van het inbouwdeel en het oppervlak van de afgewerkte tegel tussen 70,4 mm en 87,3 mm ligt.
Het inbouwdeel moet recht worden geïnstalleerd en mag niet onder een hoek of ondersteboven worden geplaatst.
Indien de tegel dikker is of het inbouwdeel te diep in de muur is geplaatst, zijn er verlengsets beschikbaar om beide hendels te verlengen.
UITSNEDEN AFMETINGEN – De uitsnede in de muur moet 416,6 mm x 47 mm zijn, zodat deze volledig wordt bedekt door de afdekplaat.
Dit zorgt voor een nette afwerking van het gat in de muur.
AFBOUWDEEL – Het afbouwdeel bestaat uit een goed afgewerkte afdekplaat en hendelknoppen.
De afdekplaat wordt gebruikt om de muur af te dekken. Afhankelijk van het douchermodel kunnen de afbouwdelen
in verschillende vormen en maten zijn, van vierkante tot ronde hendels.
| Productcollectie | Echo |
| Stijl | Moderne |
| Garantie | Zie de garantie pagina voor volledige informatie over de garantie van 5 jaar. |
Product documenten
Productgegevensblad
Installatie
video Product informatie:
| Draadaansluiting | 3/4" binnendraad |
| Geïntegreerde volumeregeling | Ja |
| Inclusief installatieklep | Ja |
| Type klep | Thermostatisch |
| Montage Type | Wandmontage |
| Verlengstukken beschikbaar | Ja |
| Materiaal | Messing |
| Temperatuurcartridge | TVH.4201-9853 |
| Volumeregeling Cartridge | TVH.4511-9853 |
| Baduitloop doorstroomhoeveelheid | 30,28 LPM @ 4 BAR |
| Handdouche doorstroomhoeveelheid | 6,62 LPM @ 4 BAR |
| Terugslagklep | Inbegrepen |
| Materiaal | Messing |
| Inbouwdeel | Niet inbegrepen |
| Hendels | Inbegrepen |
| Aantal Hendels | 3 |
| Slang | Inbegrepen |
| Uitloopprojectie | 223 mm |
| Greepvariant | Knopgreep |
Beschikbare afwerkingen:
| Model# | Afwerking | Prijslijst (€) |
|---|---|---|
| ECH.2691CP | Chroom | € 1.356,00 |
| ECH.2691MB | Mat zwart | € 1.492,00 |
| ECH.2691SB | Geborsteld messing PVD | € 1.436,00 |
